Remove the fast-exchange plate
- Lower the Z axis all the ways down first for an easier access.
- Remove the fast exchange attachement from the Z-Axis by loosening the 4 screws holding it.
The upper drive will be directly fixed to the Z stage without the fast exchange attachement.
Install the Fz load cell

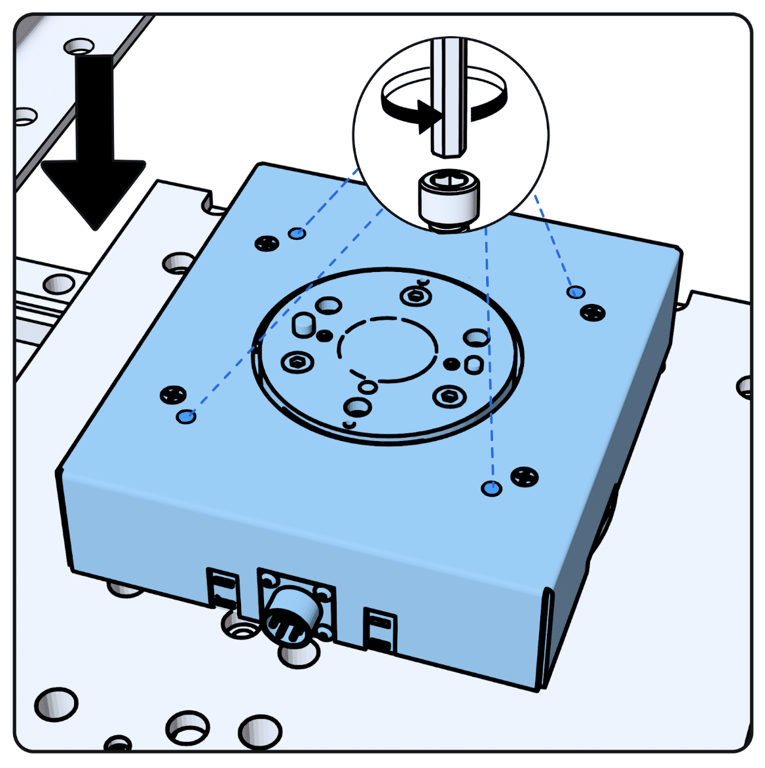

- Fasten the 4 captives screws as shown below.
The 4-pin holder of the Fz load cell must face downwards.
The slot connector of the load cell must be pointing to the right.
Slide in the upper drive
- Slide the upper drive into the load cell pins.
Please pay attention to the notch, circled in orange, which must point towards the back.
After sliding it in, the upper rotary drive is now supported by the 4-pins.
- To secure the upper drive, tighten the 3 captives screws using a 5/32" Allen key.
There is only one captive screw on the right.
Connect the cables
Installazione del riscaldatore
Processo di accensione del riscaldatore

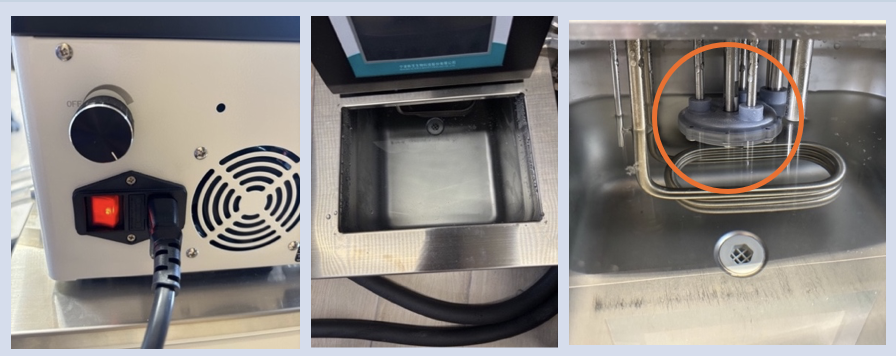

- Collegare il cavo di alimentazione e accendere il riscaldatore.

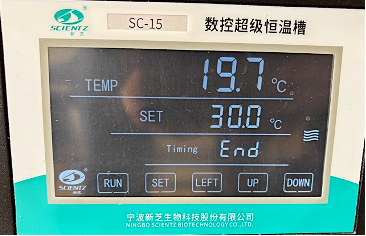

- Riempire il serbatoio con acqua depurata fino a sommergere la parte blu.

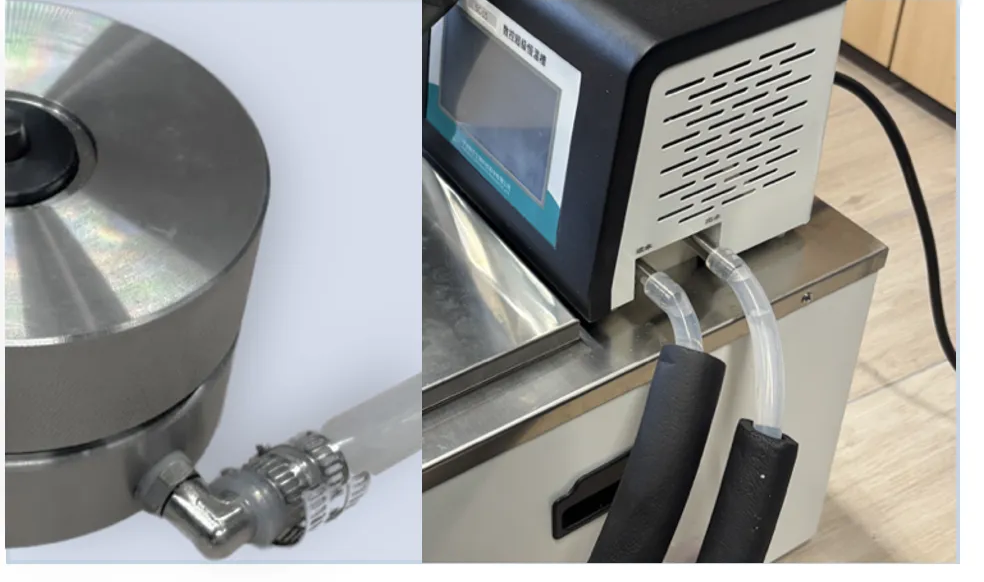

- Collegare i due tubi del liquido e serrarli con le pinze in dotazione.
- Selezionare la condizione di temperatura e durata
- KRL Predefinito:
- Temperatura: 60°C
- Durata: 1260 minuti (21h)
Verificare la presenza di eventuali perdite avviando la macchina dopo aver chiuso il circuito del liquido. A tal fine, aumentare la potenza del flusso utilizzando la manopola sul retro, quindi tenere premuto il pulsante di avvio sullo schermo.
Una volta completate le operazioni sopra descritte, il riscaldatore è pronto per essere acceso prima di iniziare il test.
Installazione del modulo KRL
Montare il supporto superiore KRL sull'unità superiore.

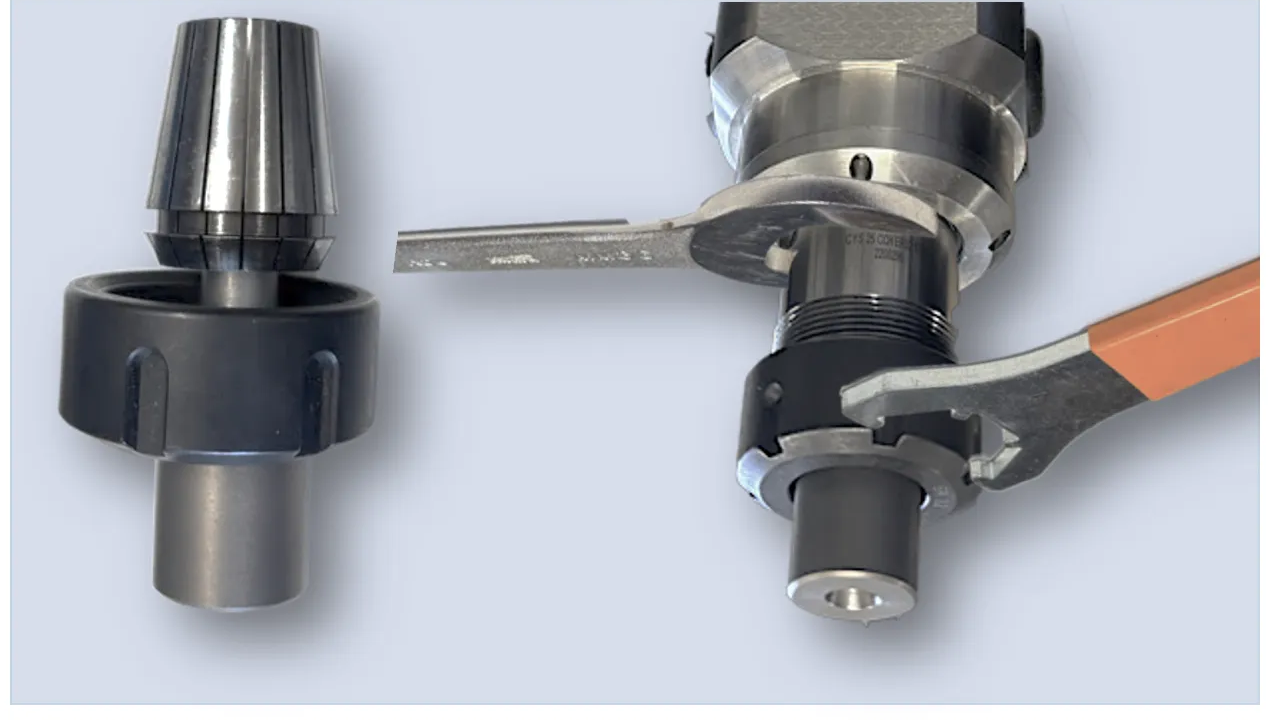

È composto da tre parti: la testa di pressatura KRL (stantuffo), gli anelli di serraggio e la pinza di serraggio.Inserire l'albero dello stantuffo nella pinza di serraggio - Tenere in posizione l'unità con la chiave da 36 mm in dotazione - Utilizzare la chiave ER-32 (fornita nel kit) per serrare saldamente la pinza di serraggio.
Montaggio della piattaforma autocentrante

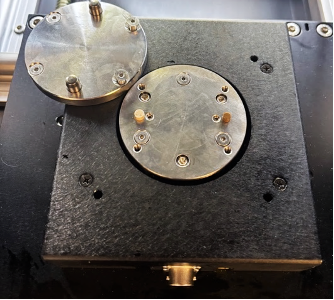

- Posizionare la piattaforma autocentrante inferiore sulla base.
- Fissarla utilizzando le quattro viti imperdibili con una chiave a brugola da 9/64".
È necessario installare la piastra di adattamento

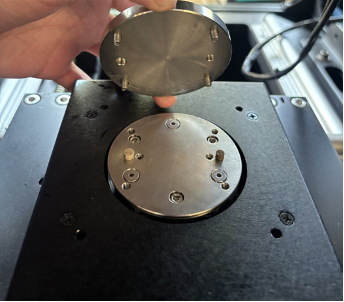

Le dimensioni dei perni a chiave differiscono da quelle della piastra standard a 4 sfere; pertanto, il perno a chiave della KRL è allineato sull'asse Y, contrariamente all'allineamento sull'asse X della piastra a 4 sfere.

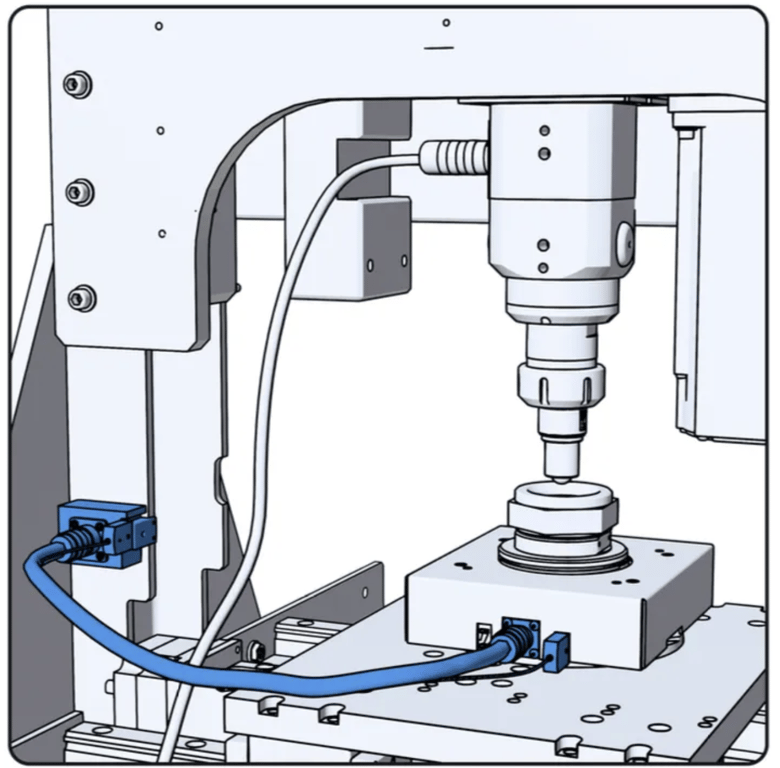

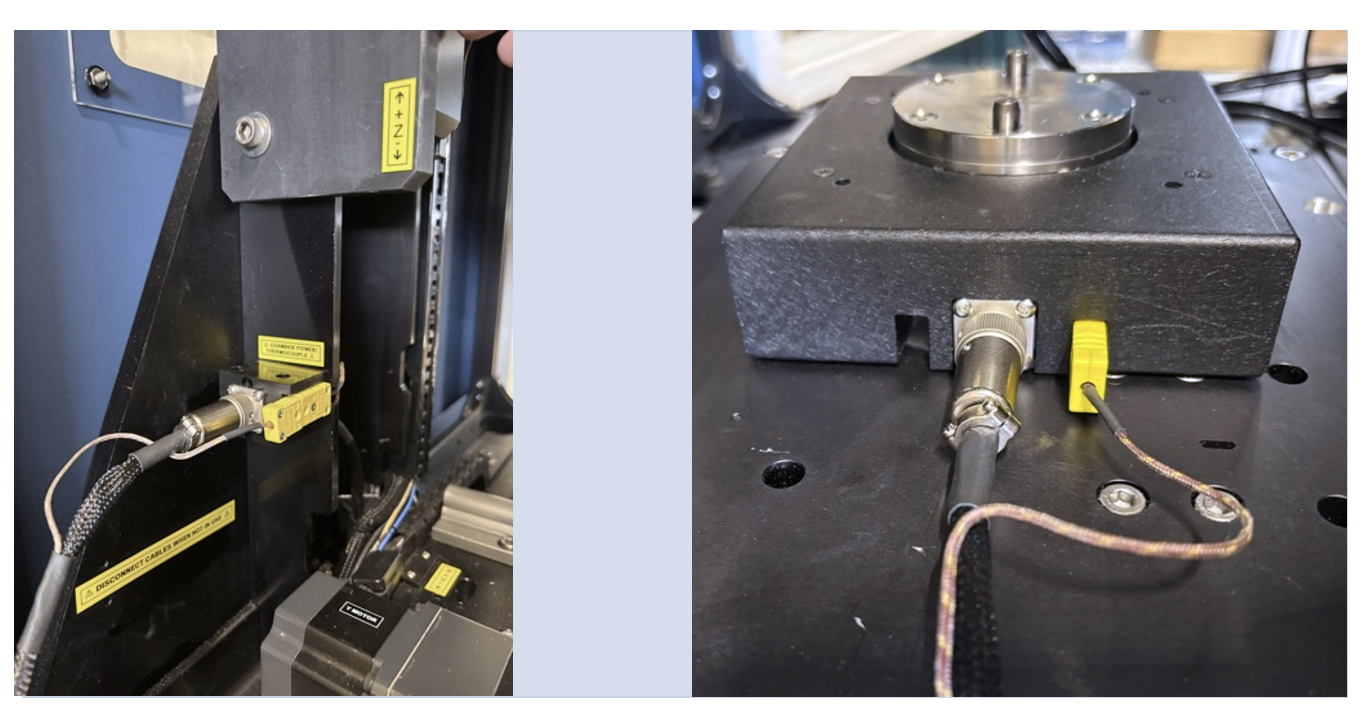

Collegamento del sensore di temperatura e dei cavi di alimentazione
Rimozione della parte di carico dall'anello interno del cuscinetto

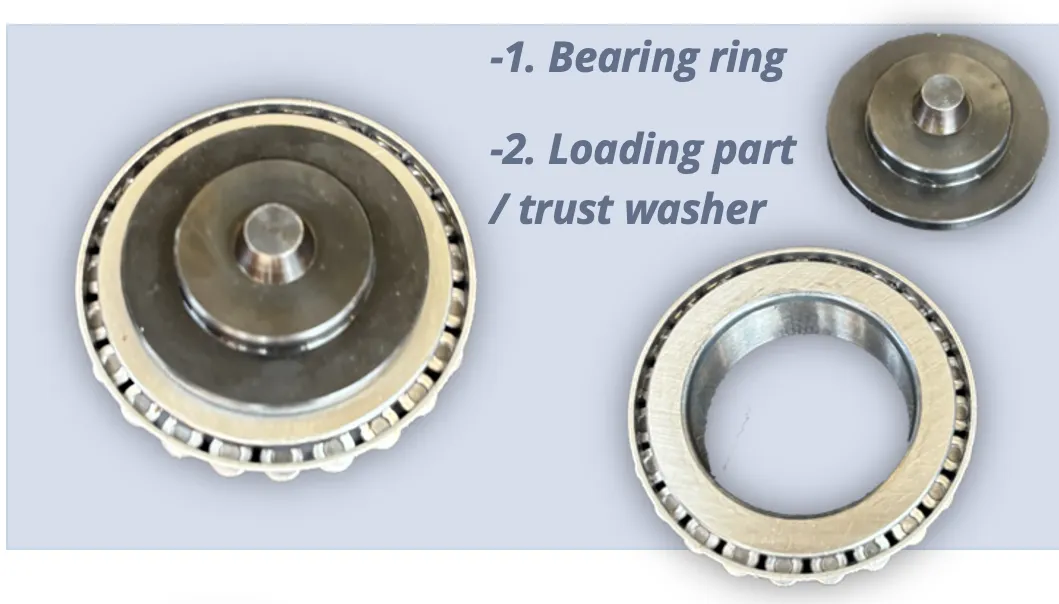

- Prima di riempire l'alloggiamento con il lubrificante, è necessario separare la parte di carico dal cuscinetto. La parte di carico potrebbe essere più difficile da rimuovere dopo un test, potrebbe essere necessario premere più forte o utilizzare degli strumenti per estrarla.
Installazione dell'anello esterno del cuscinetto

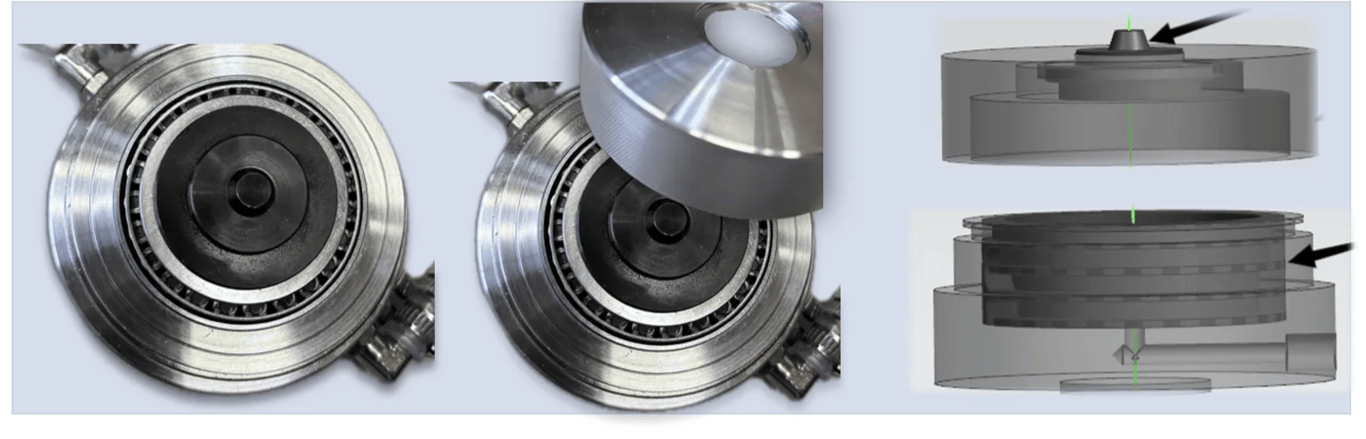

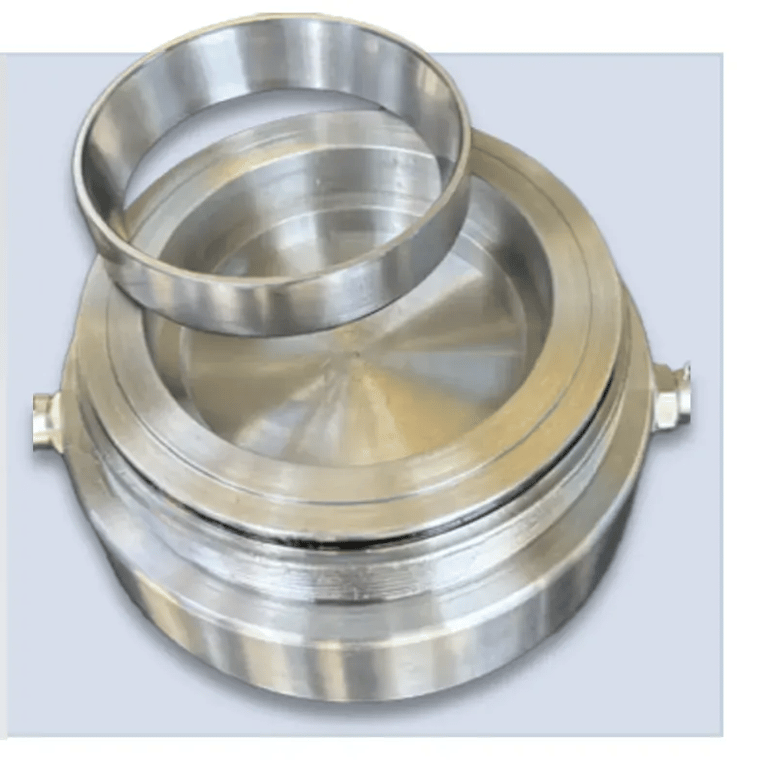

Installare prima l'anello esterno come da figura seguente
Installazione del rullo del cuscinetto e dell'anello interno all'interno dell'anello esterno

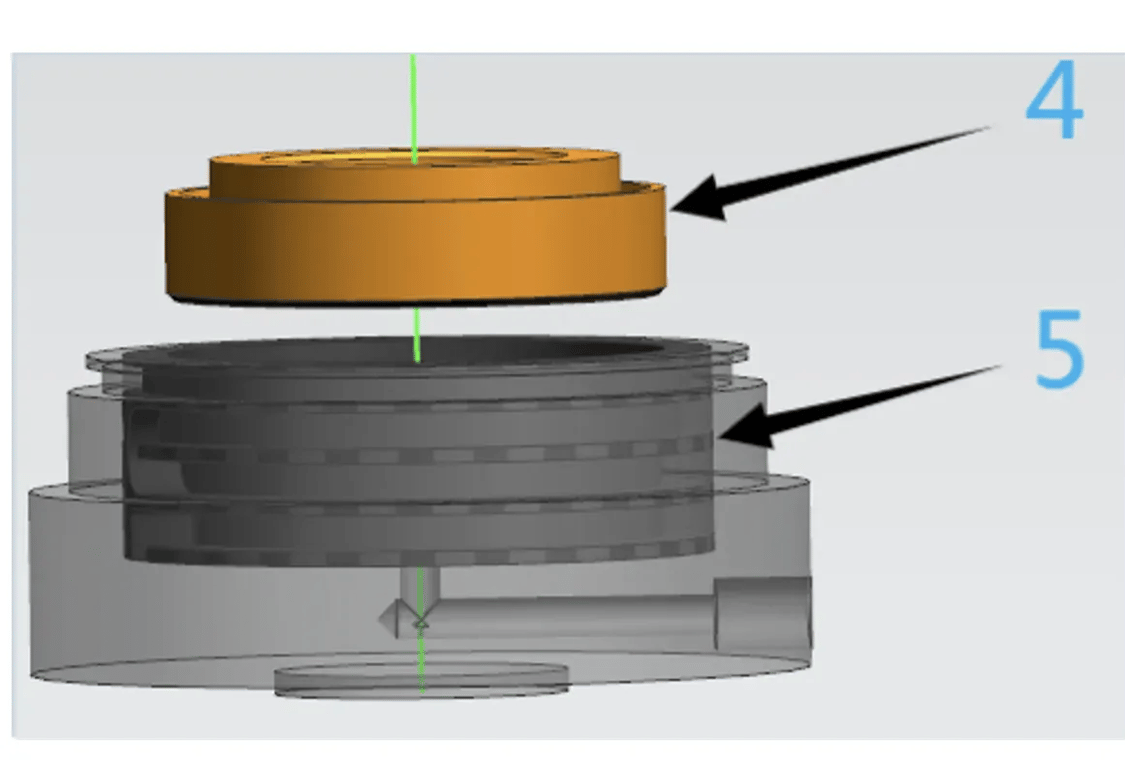

- Installare il rullo del cuscinetto e l'anello interno (4) all'interno dell'anello esterno (5)
Riempimento dell'alloggiamento con il lubrificante di prova

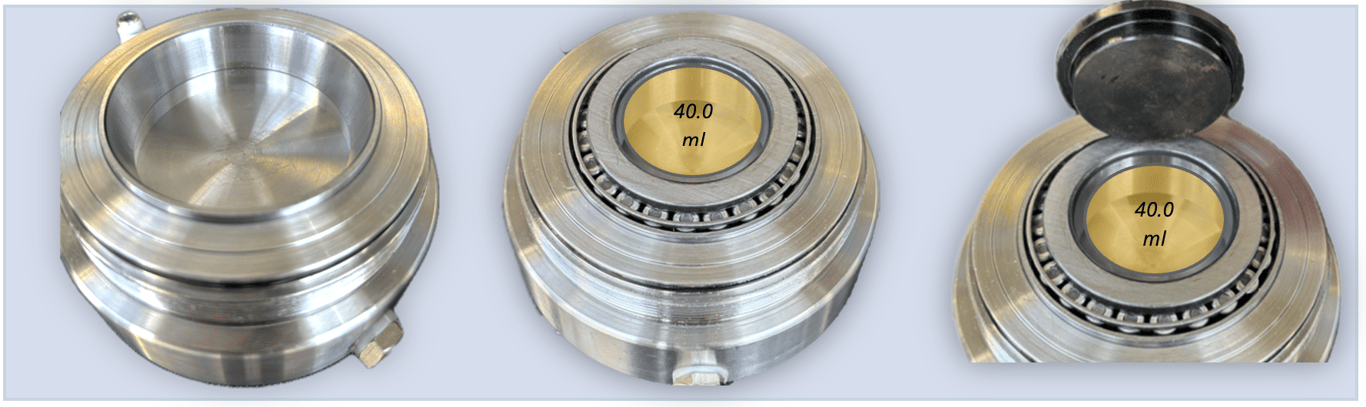

- Riempire l'alloggiamento KRL, compreso il cuscinetto a rulli conici, con 40,0 ml+/- 0,5 ml di lubrificante di prova.
- Posizionare la parte di carico sopra il cuscinetto senza applicare alcun carico.
Se la parte di carico viene spinta in questa fase, il liquido trabocca.
Installazione del coperchio
- Posizionare e serrare completamente a mano il coperchio (3) sull'alloggiamento (5).
- Una volta fissato il coperchio, è possibile spingere la parte di carico nella sua posizione finale.
- Infine, è possibile posizionare l'anello di liquido sopra la configurazione KRL per evitare qualsiasi fuoriuscita durante il test KRL.

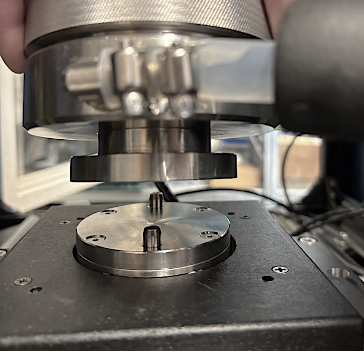

Installazione del KRL sulla piattaforma
Pulizia del modulo KRL
Rimozione dell'anello esterno con l'estrattore

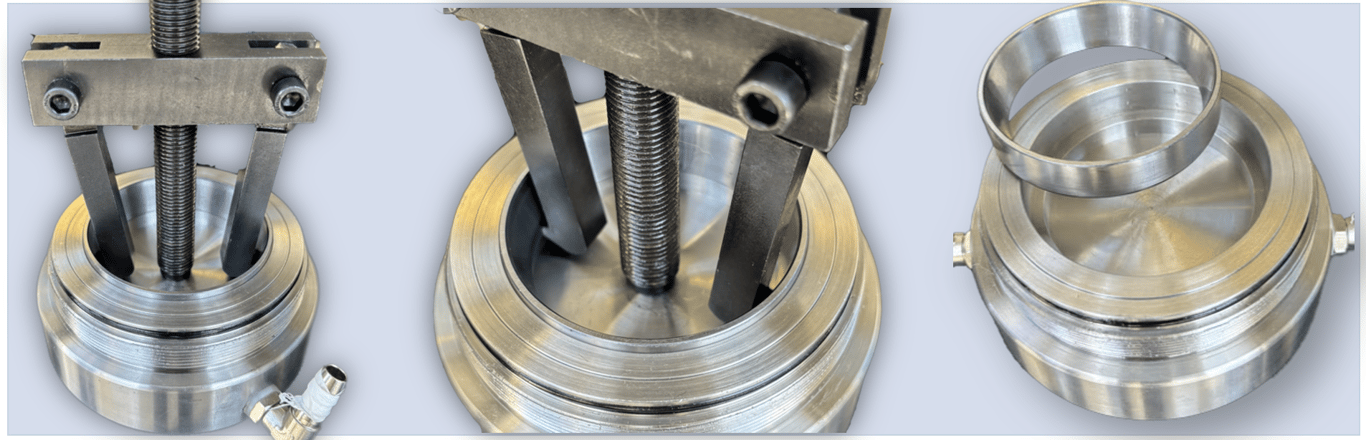

- Posizionare le ali dell'estrattore sotto l'anello esterno del cuscinetto, come illustrato di seguito.
- Fissare la vite superiore dell'estrattore per rimuovere l'anello esterno dall'alloggiamento.
Procedura di pulizia
Prima della prova, pulire l'alloggiamento, il coperchio dell'alloggiamento, i componenti del cuscinetto, il cono di carico e la testa di pressatura con un solvente di pulizia. Ad esempio, eptano. Quindi, asciugare ogni componente con un getto d'aria secca o con un panno pulito, asciutto e privo di pelucchi.
Ispezione dei componenti
I diversi componenti del cuscinetto (anello esterno e interno, gabbia e rullo) devono essere ispezionati attentamente per verificare che non presentino danni meccanici, depositi superficiali, corrosione o macchie termiche. La normale usura dell'anello esterno e dei rulli è indicata da una superficie grigia opaca con leggeri graffi circonferenziali. Se si osservano danni dovuti a vaiolatura, rigatura o macchie superficiali o se i depositi superficiali non possono essere rimossi con la procedura di pulizia precedentemente menzionata, il cuscinetto roler conico deve essere sostituito.
Ispezionare l'O-ring montato sull'alloggiamento e verificare che sia correttamente posizionato e privo di danni.
Avvio del test KRL
Avviare il riscaldatore
Impostare la temperatura a 60°C e regolare il flusso d'acqua se necessario.
Attendere che la temperatura si stabilizzi a 60°C ± 1°C.
Preparare e avviare la ricetta KRL
Selezionare la ricetta KRL, modificare la directory di salvataggio del file (in "Registrazione dati" ⇒ "Seleziona file").
Realizzare l'homing dello strumento.
Andare a "Sample Info" e inserire le informazioni desiderate.
Andare in "Data Logging" e modificare la directory di salvataggio.
Andare alla scheda "Run" e avviare la ricetta.
La parte seguente spiega i parametri della ricetta.
Spiegazione della ricetta
Fase 1: Riposizionamento
In questo passaggio, entrambi i sensori TS e Fz saranno polarizzati su 0. Gli assi X e Y si porteranno nella loro posizione iniziale.
Fase 2: Applicazione del carico e riscaldamento
In questa fase, il carico verrà applicato a 5000°C. Il riscaldatore inferiore inizierà a riscaldarsi per 15 minuti per stabilizzare la temperatura.
Fase 3: Riposizionamento
In questa fase, l'asse Z salirà sopra il contatto e entrambi i sensori TS e Fz saranno nuovamente polarizzati a 0, per contrastare qualsiasi lettura del carico indotta dalla temperatura.
Fase 4: Test KRL
Il test KRL inizierà con i seguenti parametri:
- Velocità: 1475 RPM
- Temperatura: 60°C
- Carico: 5000N
- Durata: 1740000 giri.
Informazioni sul campione
Il raggio è stato impostato a 27 mm (media del diametro esterno e interno) per il calcolo del COF.
Registrazione dei dati
Le seguenti informazioni sono state registrate secondo lo standard:
- Velocità di rotazione
- Numero di giri
- Carico (Fz)
- Temperatura
Le seguenti informazioni sono registrate per fornire ulteriori informazioni:
- TS
- COF
Analisi del test
Per analizzare il KRL COF, i carichi, la temperatura e altri risultati, è necessario aprire il file con il software di analisi Rtec.
L'analisi KRL si basa anche sulla variazione relativa della viscosità cinematica del fluido di prova a 100°C prima e dopo la procedura di prova.
La viscosità cinematica deve essere determinata utilizzando un prodotto esterno.
